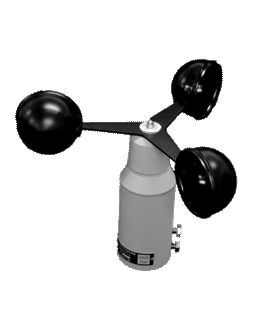

风速传感器

●原理

三个轻质锥形风杯;附着在中心不锈钢轴上的截光盘随轴旋转,每转动一圈,切割红外光束44次,从而由光电元件产生出一个脉冲串,输出的脉冲速率与风速成正比

●技术指标

测量范围        0~60m/s

分辨率         0.05m/s0.1m/s

起动风速        不大于0.3 m/s

精度              ±0.3m/sS<10m/s

                  ±3m/s  S>10m/s

抗风强度        75m/s

传感器输出   0~1221Hz方波





风向传感器

●原理

风标转轴带动7位格雷码光码盘;码盘两侧同一半径上的7对光电耦合器件输出相应的7位格雷码值,每一个格雷码值代表一个风向。

●技术指标

测量范围 0~360°

分辨率      3°

输出           7位格雷码,电压0~2.5VDC




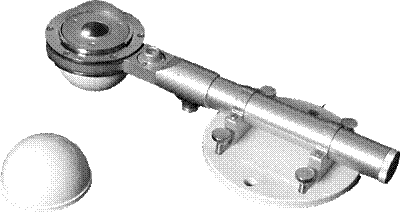

总辐射表

●原理

总辐射表由感应件、玻璃罩和配件组成, 配件包括机体、干燥器、白色挡板、底座、水准器和接线柱等。其工作原理是基于热电效应:当涂黑的感应面接收辐射增热时,紧贴在下部的热电堆(热接点)产生与接收到的辐照度成正比的温差电动势,输出电压信号V

●技术指标

辐照度:0-1400W/m2(最大2000 W/m2

光谱范围:            300-3200nm

灵敏度:        7-14μv/W*m-2





净辐射表

●原理:

净辐射表包括感应件、薄膜罩和配件。感应件由上下两片涂黑感应面和热电堆组成。

上下感应面接受不同的辐射量,使热电堆上下端产生温差,输出与净(全)辐射成正比的电压信号V

●技术指标

辐照度:-800-1400W/m2(最大2000 W/m2

光谱范围:            0.3-100μm

灵敏度:        7-14μv/W*m-2
