实验目的

理解电源SPD的工作原理、主要技术指标，掌握电源SPD通流容量及残压的测试方法。

实验内容

利用8/20μs冲击电流发生器分别测试标称放电电流（In）为10kA、20kA、40kA的电源SPD的通流容量和残压。

实验步骤

1、 将电源SPD安装在冲击电流发生 2、根据电源SPD的技术参数在操作器 的指定位置 平台上设置试验参数

实验结果

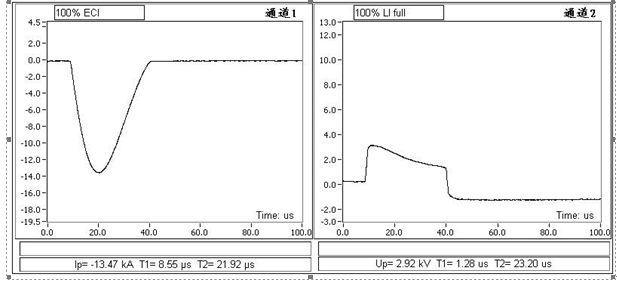

冲击试验完毕后，操作平台上“数字冲击测量系统”会及时显示冲击试验电流与SPD残压波形。
