实验目的

理解ZnO压敏电阻的非线性伏安特性，掌握ZnO压敏电阻直流参数的测试方法。

实验内容

利用压敏电阻直流参数仪分别测量型号为MYG3-20K275H和MYG3-20K385两种ZnO压敏电阻的直流参数：压敏电压（UN）、非线性指数（α）、漏电流（IL）。

实验步骤

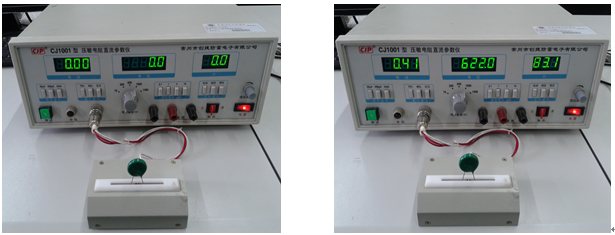

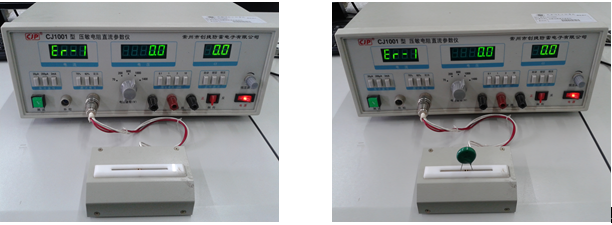

1、 将专用夹具插入操作面板上的“夹 2、将ZnO压敏电阻插入专用夹具相

具”插座，并开启仪器电源 应的插槽，并确认接触可靠

3、 设置实验参数：工作状态、测试电 4、按一下“测试”按钮，待显示值

流值、测试电压值 稳定后，读取测试参数

实验结果

记录试验数据，并与被试验品额定参数进行比较和分析
